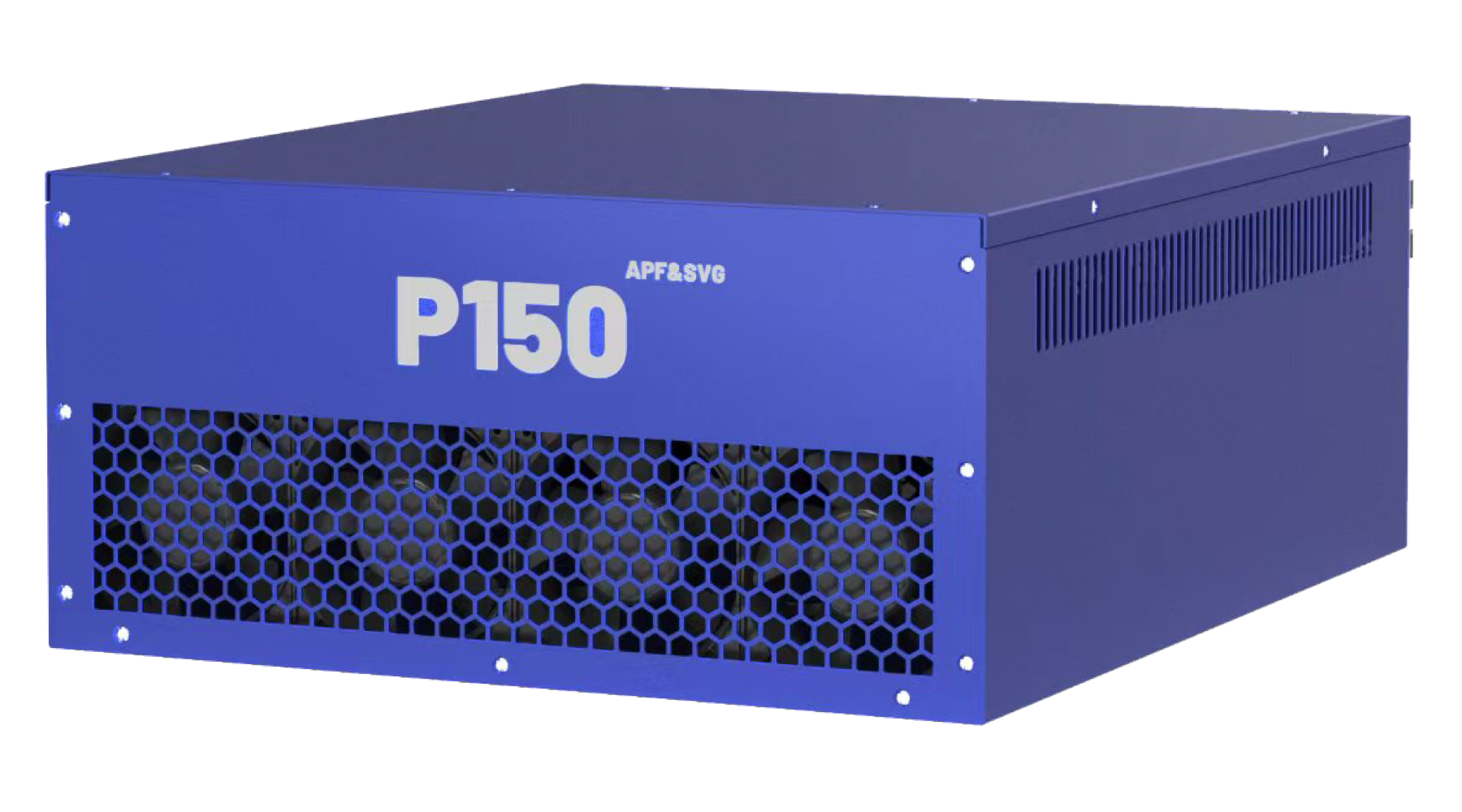

综合电能治理装置
Vidar Power
APF & SVG
维达尔智能电气的综合电能补偿装置是一款高性能电力质量管理设备，专为解决电网谐波污染、无功功率不足及三相不平衡问题而设计。
我们的APF & SVG产品采用先进的功率电子技术，具备动态谐波抑制和无功功率补偿功能，能够显著提升电能质量，满足用户对高效、稳定供电的需求。无论是工业、商业还是公共设施场景，该产品均能有效优化电力系统运行效率，降低能源损耗。
- 谐波抑制：
- 动态滤除2次至49次谐波，抑制率高达98%以上，确保电网稳定运行。
- 无功补偿：
- 支持感性与容性无功补偿，提高功率因数，节省电力成本。
- 三相平衡：
- 快速调节三相负载不平衡问题，提升设备用电安全性。
- 模块化设计：
- 灵活配置功率容量，支持并联扩展，满足不同场景需求。
- 智能控制：
- 内置高精度DSP控制芯片，响应时间低于1毫秒，支持远程监控与管理。
- 谐波电流补偿能力
- 最高 49 次谐波
- 谐波消除率
- 最高达 98%
- 无功补偿率
- 最高达 0.99
- 响应时间
- < 1毫秒
领先技术
- 准确检测与动态补偿
- 借助数字运算处理器和现场可编程逻辑门阵列芯片，进行快速傅里叶及正交分解运算，在us级控制周期内主动提取谐波指令并补偿谐波
- 先进拓扑与应用拓展
- 三电平中点钳位型拓扑开关纹波更小，半导体器件和滤波器成本更低，产品市场竞争力更大。以三电平变流器为核心的新能源产品更加多元，应用前景更加广阔
- 核心算法与控制逻辑
- 产品包括但不限于以下算法：自动启动及故障重启算法、脉冲序列可靠驱动算法、动态遗忘滤波算法、多周期前馈插值算法、改进的电流无差拍控制算法等
- 网络接口与智能监控
- 借助通信及数据传输单元，实现远程数据监控及实时控制，协助终端运维中心进行远程故障分析诊断，强化产品长周期安全稳定运行优势
产品参数
- 型号
- APF P75APF P150
- 补偿能力（APF模式）
- 75 A150 A
- 补偿能力（SVG模式）
- 50 kVar100 kVar
- 系统电压
- 400 V
- 额定工作频率
- 40-60 Hz
- 系统接线方式
- 三相四线制
- 谐波电流补偿能力
- 2次~50次（可选择性滤波，各次谐波补偿可分别设定）
- 谐波消除率
- 最高达98%
- 无功补偿率（功率因素达成率）
- 治理后PF>0.99（支持容性、感性补偿）
- 保护方式
- 过流/过欠压/过温/过频/缺相等多重保护
- 工作模式
- 谐波补偿、双向无功补偿（容性和感性）、动态混合自适应补偿（需定制）
- 可拓展性
- 支持相同容量、不同容量同时并联，并联数量6台
- 全响应时间
- < 10 毫秒
- 冷却方式
- 智能风冷
- 风冷散热流量
- 大于 685 CFM （19 m3/分钟）
- 工作环境
- 0 至 95% 相对湿度（无凝露），最高海拔 1000 米（3281 英尺）
- 工作温度
- -20℃ ~ 50℃
- 安装方式
- 落地机柜式、模块嵌入式安装；标准机柜支持电缆上/下出线
- 尺寸 (宽 x 高 x 进深)
- 505 x 400 x 805 毫米（19.9 x 15.7 x 31.7 英尺）
- 重量
- 36 kg50 kg
- 颜色
- 蓝色（可定制）
- 防护登记
- IP21（可定制）
应用场景
- 工业场景：制造业
- 大功率变频器、注塑机、电焊机等工业设备产生的谐波治理，优化生产用电效率。
- 工业场景：冶金与矿业
- 电弧炉、轧钢机、矿山机械等高负载设备的谐波抑制与功率因数提升。
- 工业场景：石油化工
- 确保复杂电力系统中动力设备的稳定运行，减少电网波动对生产的影响。
- 商业建 筑：高层写字楼
- 消除空调系统、电梯及办公设备产生的谐波，提高供电可靠性。
- 商业建筑：商场和购物中心
- 稳定复杂电力系统，满足多个商户的多样用电需求，降低电力运行成本。
- 公共设施：医疗机构
- 确保CT、MRI、手术设备等关键电力设备的供电质量，避免谐波干扰对设备精准度的影响。
- 公共设施：机场与轨道交通
- 稳定供电系统，提升关键设施（如信号灯、变电站）的安全性与可靠性。
- 新能源领域：光伏与风电并网
- 降低分布式电源接入电网时的谐波影响，保障新能源系统稳定运行。
- 新能源领域：储能系统
- 优化PCS、逆变器等设备的功率因数与运行效率，支持智能电网发展。
